一、3GBW三螺桿瀝青泵概述:
三螺桿瀝青泵是螺桿式定量容積式泵。由于主動螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合,可以在泵的進口與出口之間形成數級動密封室,這些 動密封室不斷在泵腔的低壓區形成真空,大氣壓要補充壓力低的地方,所以能連續不斷將把液體由泵進口軸向移動到泵的出口,并使所輸送液體逐級升壓。從而形成 一個連續、平穩、軸向移動的壓力液體。
三螺桿瀝青泵依靠螺桿相互嚙合的容積變化來輸送液體,當螺桿轉動時,吸入腔一端的密封腔連續地向排出腔一端作軸向運動,使吸入腔的容積增大,壓力降低,液體在壓差作用下沿吸入管進入吸入腔,隨著螺桿的轉動,密封腔內的液體連續而均勻地沿軸向移至排出腔三螺桿瀝青泵所輸送液體為不含固體顆粒,無腐蝕性油類及類似油的潤滑性液體,粘度為1.2~100oE(3.0~760cst),高粘度液體亦可通過加溫降粘后輸送,其溫度不超過180攝氏度。
二、3GBW三螺桿瀝青泵性能特點:
1、結構簡單:泵本身僅三根氮化鋼材質的螺桿和襯套以及泵體等組合構建而成,但有多種結構形成,
軸根據輸送的介質不同有端面機械密封和填料密封兩種
2、壽命長:三螺桿瀝青泵的主動螺桿是由電動機驅動。主動螺桿和從動螺桿之間,螺桿付與襯套之間皆有一層油膜保護,因泵的機械摩擦極小,壽命堪稱半永久性。
3、所輸?shù)囊后w在泵內作軸向勻速直線運動,故壓力脈動小,流量穩定,噪音低,由于轉動部分慣性小,則起動力矩和振動很小。
4、具有高吸入能力。
5、為保證泵、電機及管路系統安全,中等流量以上的螺桿泵均帶有安全閥,當壓力超過安全閥設定壓力時,高壓油將回流至泵的進口。
三、3GBW三螺桿瀝青泵主要技術參數:
1、流量范圍:10~10000 L/min (升/分鐘)0.6~600m3/h (立方/小時) 采用不同直徑的螺桿和相對應的螺旋角可以達到您需要的流量要求
2、壓力范圍:0~4 Mpa(兆帕)0-40 kgf/cm2(公斤力/平方厘米)采用不同的螺桿長度以及螺距或?qū)С痰亩嗌俸吐菪堑暮侠砼渲每梢赃_(dá)到對應的壓力
3、輸送介質粘度范圍:2-10000 cst(厘斯)可采用不同轉速的驅動馬達滿足
4、泵送溫度:300 ℃ (攝氏度)可采用不同的密封結構以及軸承安裝位置
5、容許最高轉速:3600 r/min (轉/分鐘)留意介質粘度 流速和對應的螺桿泵汽蝕余量值
四、3GBW三螺桿瀝青泵規格型號代號說明: 形式代號
3G BW F 45X2 -46 W Z
系列 結構特征 安裝形式 螺桿直徑規格 螺旋角(度) 軸承位置 泵進口位置
1、系列:3G表示三螺桿泵
2、結構特征
符號 結構說明
無 單吸螺桿泵
S 雙吸螺桿泵
BW 保溫螺桿泵
3、安裝形式
符號 安裝形式
無 底腳臥式
F 法蘭支架式
L 柱腳立式
4、規格
規格范圍 對應系列產品
25X4~200X3 3G 3GF 3GL 3GBW
5、螺旋升角詳見性能及參數表
6、軸承位置
符號 軸承配置形式
無 內置式
W 外置式
7、泵進口位置(從泵頭伸出軸端看和電機驅動端看)
符號 泵進口方向
無 表示泵進口位置在右邊
Z 表示泵進口位置在左邊
T: 表示特殊場合使用
五、3GBW三螺桿瀝青泵應用與流體處理介質:
1、燃油加熱加壓霧化點火噴燃/能源工程基礎:處理輕柴油,重燃料油以及殘油,廢油,例如:由于燃料油,輸送泵,加壓增壓油泵,管道泵和操作泵。廣泛用于 水泥 玻璃 熱電廠 鍋爐廠 陶瓷廠、耐火材料廠爐窯中作點火油泵,重油燃料泵,常用于輸送瀝青、重燃油、原油的輸送、噴燃用。主要應用于燃油輸送、液壓工程、船舶工程,石化及其他工 業,高速公路建設,瀝青攪拌站,瀝青拌合站,瀝青庫,瀝青重油庫,一般用導熱油或蒸汽保溫。
2、液壓:液壓電梯升降機工業中液壓傳動裝置上用做液壓泵,對于助推器和/或泵液壓油的礦物油的基礎上或液壓潤滑液體,如:作為液壓機,鍛錘,打包機,捆 包機,壓板機,絞車,吊機,可變螺距螺旋槳和方向舵調整單位,艙口,液壓軋機和機床液壓系統,液壓油泵,潤滑油泵,燃油輸送泵,加熱爐液壓站,高爐風機潤 滑站,精軋稀油站,粗軋稀油站,HGC循環泵,精軋傳動循環泵,卷取稀油站,精軋高低壓稀油站,粗軋高低壓稀油站
3、一般工業工程/機械/重型機械行業:處理潤滑油,冷卻油,冷卻水,淬火油,熱處理油,冷卻液,密封油,調節油和液壓油,輕,重燃料油,柴油。燃料和油 熱(冷);例如:為汽輪機,燃?xì)饧八疁u輪機潤滑,密封,調節液壓油和油缸驅動,壓縮機的潤滑,密封和冷卻油泵,齒輪驅動器作為潤滑油泵的潤滑和冷卻油以及 柴油發動機,燃油泵,軋鋼廠的潤滑油和液壓油泵等
4、海洋/海洋工程、船廠/機器制造廠:在油輪、貨油船舶、商船和許多戰斗艦艇的輪機艙上,港口碼頭原油管道服務以及駁船與船舶的采集、增壓和裝載中,用 做輸送、增壓、燃油噴射和主機潤滑泵、主機滑油泵、潤滑油泵以及船用液壓裝置泵、船用液壓泵、錨機液壓絞車驅動泵等也廣泛使用三螺桿泵,
5、機床行業:處理切割,研磨,深孔鉆數控機床冷卻液,冷卻油,油水乳劑,磨削液以及液壓油。
6、油罐區:所有潤滑處理,如油脂,油,油漆,液體燃料,多元醇,異氰酸鹽;如作為裝卸泵。
7、印刷業:凹凸版油墨處理。
8、化學和石油化工以及加工工業:處理所有如油潤滑性液體(包括原油),潤滑油,液壓油,各類成品油和半成品油,水乙二醇,潤滑脂,涂料,油漆,藥膏,油 膏,多元醇,異氰酸酯,焦油,瀝青,甘油,膠水,粘合劑物質,樹脂,石蠟,蠟,水玻璃,同時也是化工流程中常用的管道泵。
9、涂料/漆業:處理涂料,油漆,樹脂,油漆和亞麻籽油。
10、造紙/紙漿行業:處理粘膠 纖維和紙漿 廢液。
六、3GBW三螺桿瀝青泵常用型號:

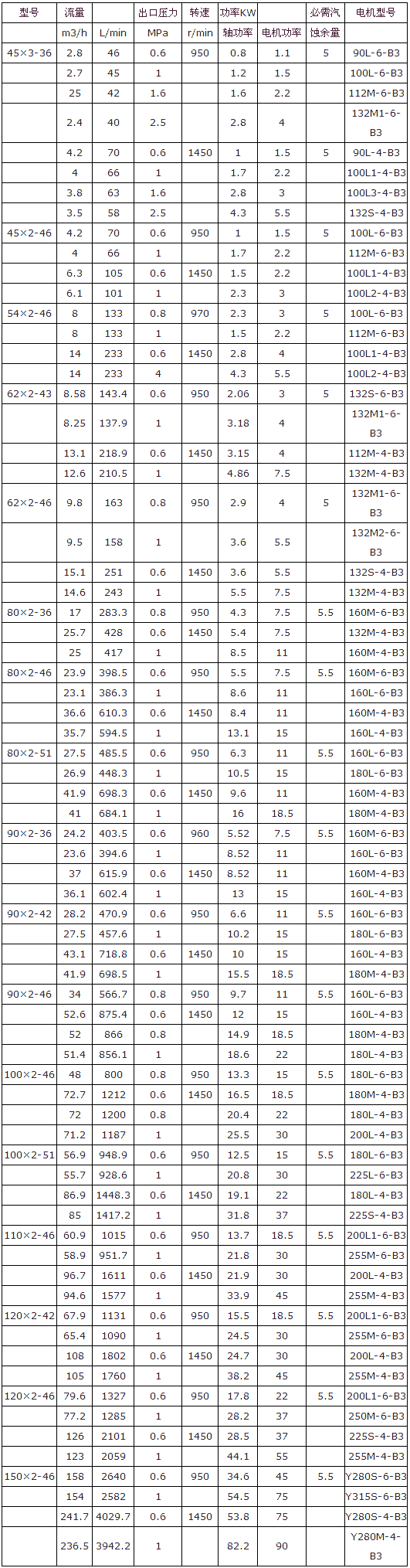

技術參數表:
咨詢:3GBW三螺桿瀝青泵
